Maqueta de una balsa de evaporación

____La evaporación en balsas es el método de eliminación de las aguas residuales que consume menos energía. Se pueden evaporar de 5 a 10 mm al día, depende del clima.

____Las balsas recogen los productos no reutilizados en la cocción de la aceituna de verdeo, produciéndose un agua residual con un ph de alrededor de 7,2 – 7,3.

Diseño de las balsas de evaporación:

____La balsa tiene forma de tronco de prisma con una altura aprox. de 1 a 2 metros. Primero se hace una excavación en el terreno. A lo largo de la base se coloca un relleno de bolos de 18 – 20 mm de diámetro con un espesor de 12 mm aprox. A continuación se coloca una manta de geotextil encima de los bolos para proteger la capa de polietileno que va encima de 1,5 mm de espesor. Entre los bolos, se colocan unos tubos de drenaje de diámetro 50 mm, un metro de distancia uno de otro, unidos a otros tubos de PVC de 200 mm de diámetro. Se instalan aspiradores eólicos en cada borde de la balsa, para aspirar los gases de los tubos, que son transportados por un tubo de hormigón de 1m de diámetro hasta un pozo. Se construyen unos terraplenes alrededor de la balsas revestidos de arcilla impermeable. Los taludes exteriores van protegidos con tierra vegetal, y los alrededores de la balsa se plantan de tuyas para disimular la obra y se cercan con una valla metálica para evitar la entrada de animales.

La información ha sido obtenida de : http://tar5.eup.us.es/master/ponencias/modulo6/contaminacion.pdf

Estado del proyecto

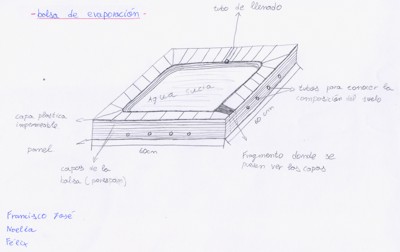

Boceto de la maqueta
Empezando a construir la maqueta: Materiales empleados en esta fase: Poliexpand DM de 3 mm Cola de poliuretano Tubos de PVC Grava

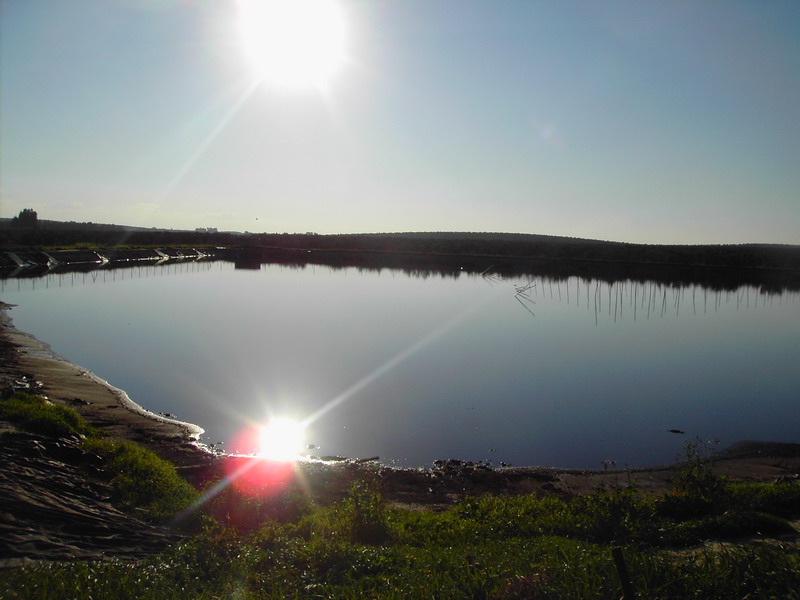

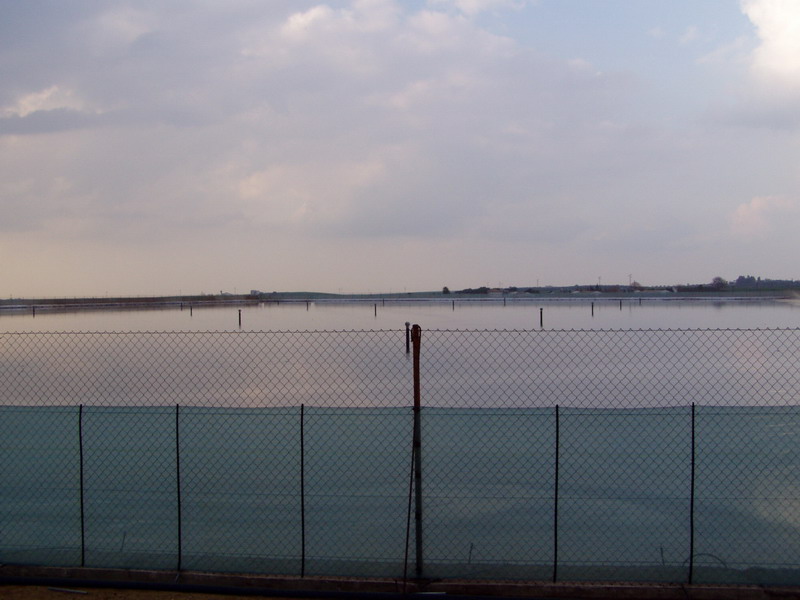

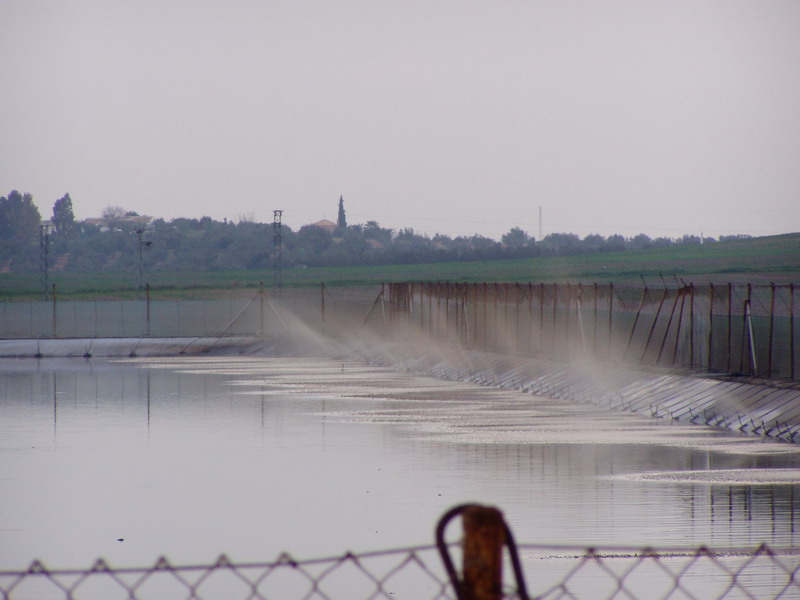

Fotografías de la balsa propiedad de la Cooperativa La Campiña de Arahal, ubicada en la proximidad el camino de La Mata. (Pulse las imágenes para ampliarlas)

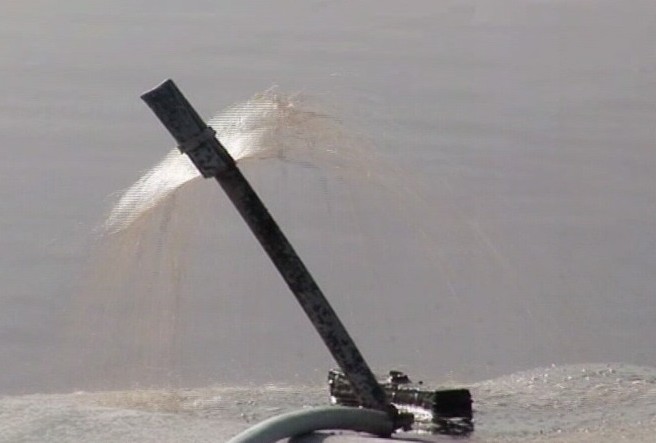

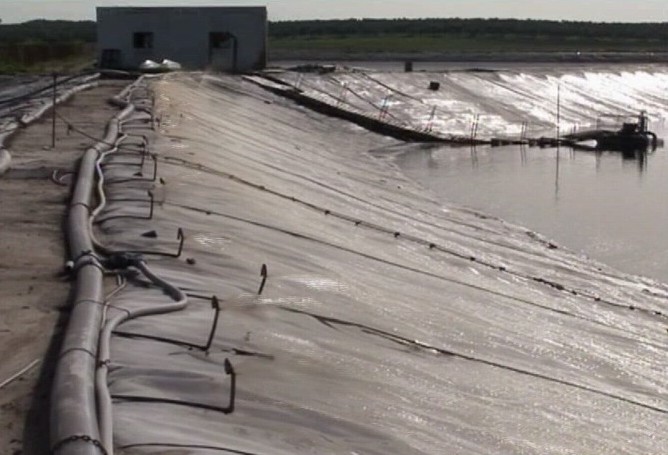

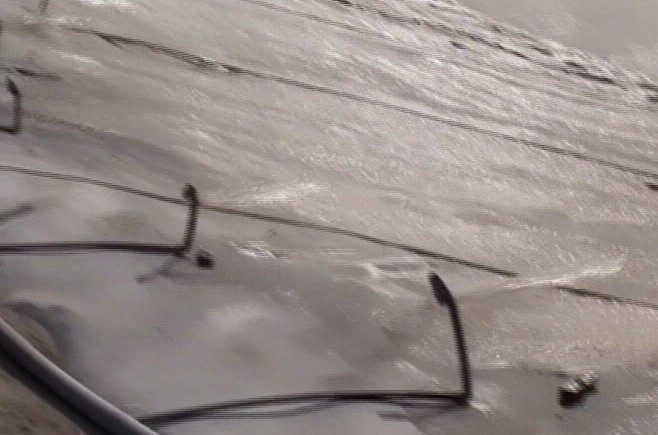

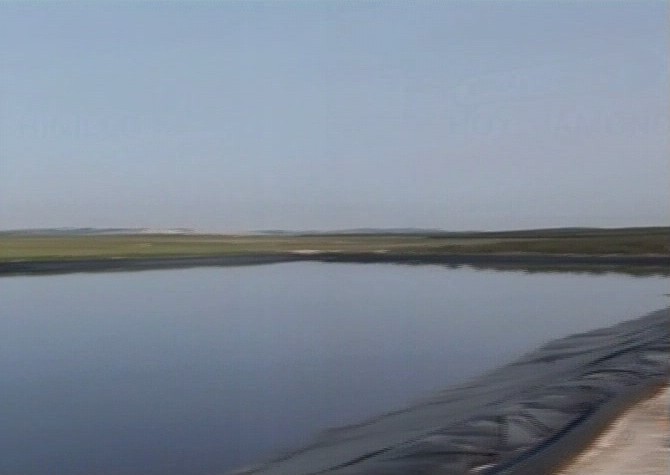

Fotografías de la balsa propiedad de ASEMESA (Arahal), ubicada en la proximidad de la autopista Sevilla-Málaga) (Pulse las imágenes para ampliarlas)

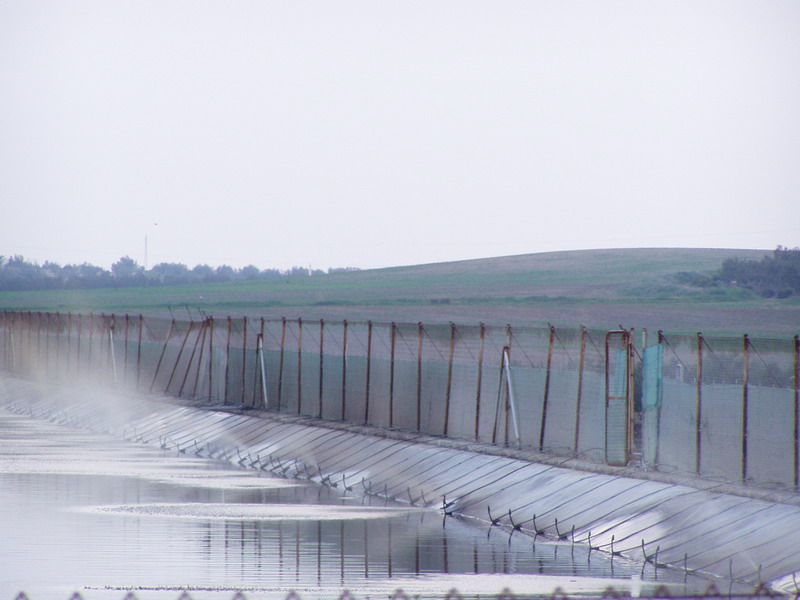

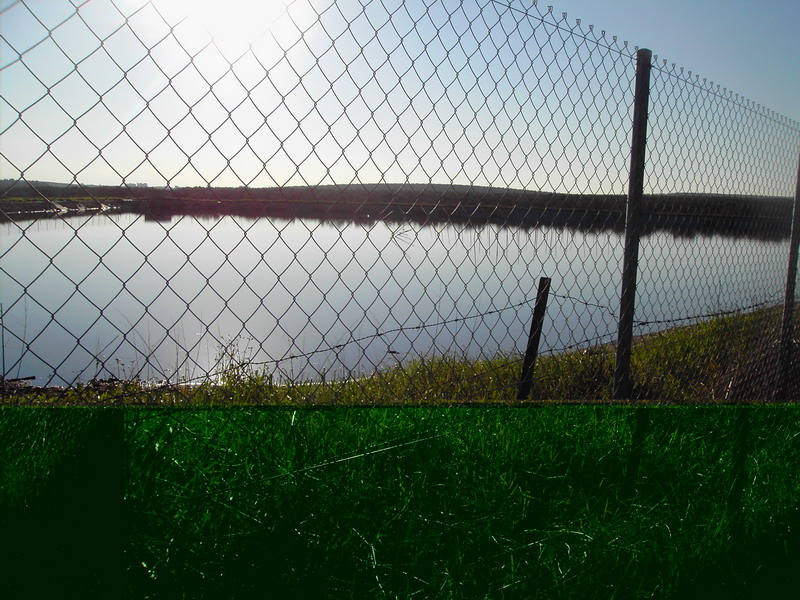

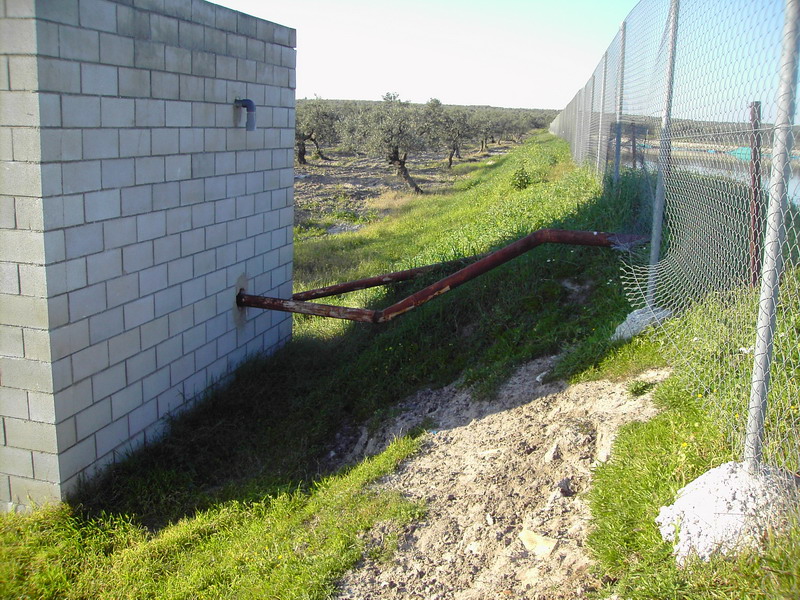

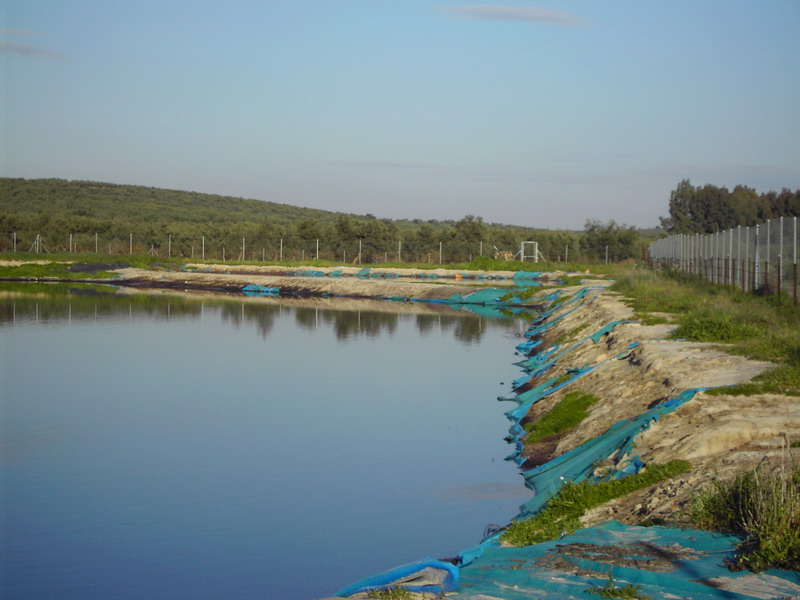

Fotografías de la balsa propiedad de Aceitunas Guadalquivir en Morón de la Frontera. (Pulse las imágenes para ampliarlas)

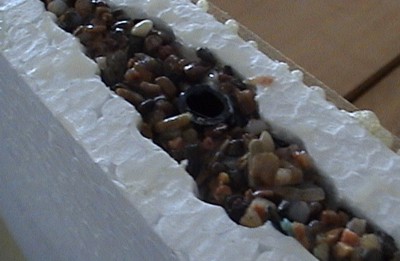

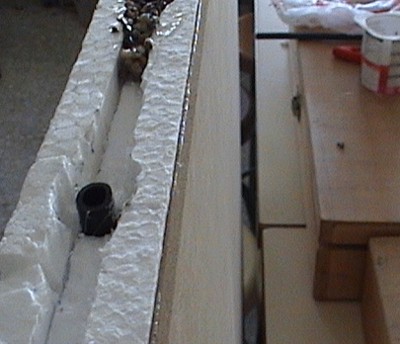

Capa de drenaje y tubos inferiores para toma de muestras (1). ____A esa base le incorporaríamos unos tubos (la función de estos tubos viene explicada en los conceptos técnicos). En los laterales de esta base con ayuda de un soldador iríamos quitando trozos de poliexpand para introducir en ese hueco la grava.
Capa de drenaje y tubos inferiores para toma de muestras (2). La grava está mezclada con barniz acrílico para hacer una pasta.
____El cuerpo, está hecho únicamente de poliexpand y serviría para mostrar la profundidad de la balsa.

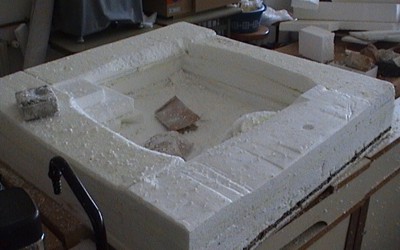

____Conseguida la altura de la balsa, lijamos sus bordes para darle la forma más parecida a una balsa real.

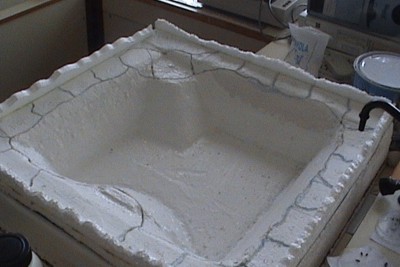

____Antes de acabar la balsa fue necesario dibujar el circuito del juego para saber dónde colocar algunas casillas que implicaban menos nivel que elo resto.

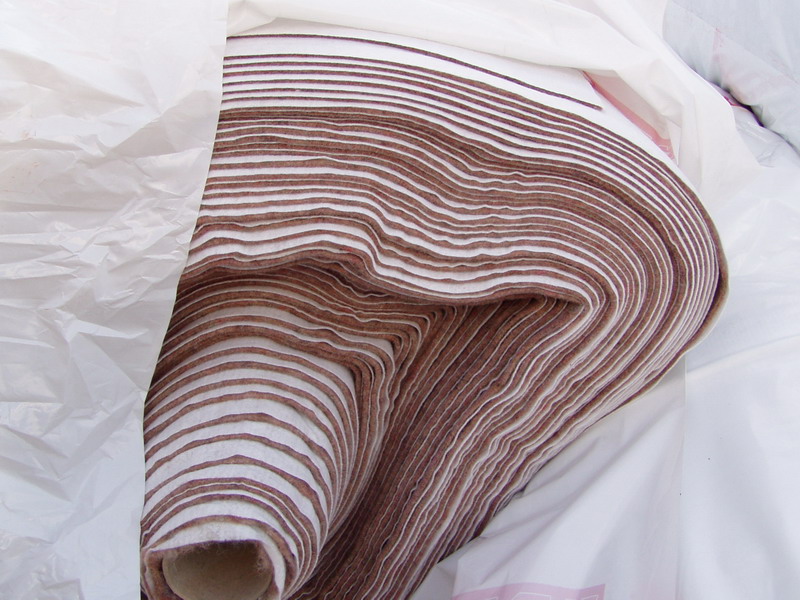

____Una vez que conseguimos el tamaño que queríamos le colocamos encima la manta de geotextil (la función de esta manta también viene explicada en los conceptos técnicos) y la capa impermeable..

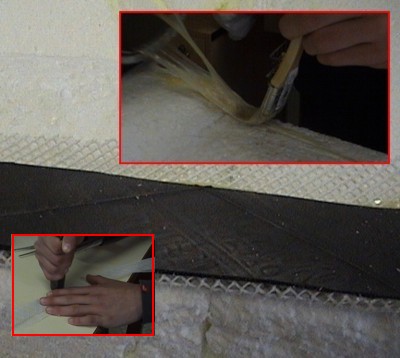

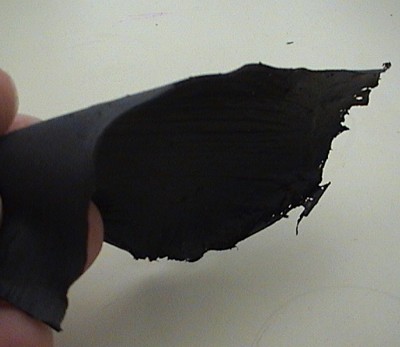

____La capa de geotextil la simulamos con rejilla de plástico, mientras que para el revestimiento plástico utilizamos una cámara de moto, enm los cortes y pintura de caucho en el acabado final.

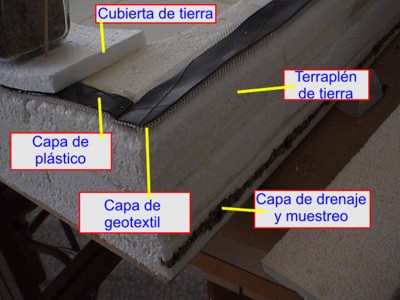

____Este es el detalle de las capas empleadas.

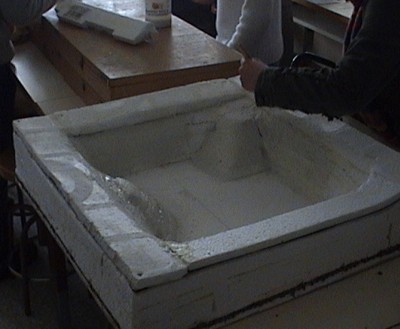

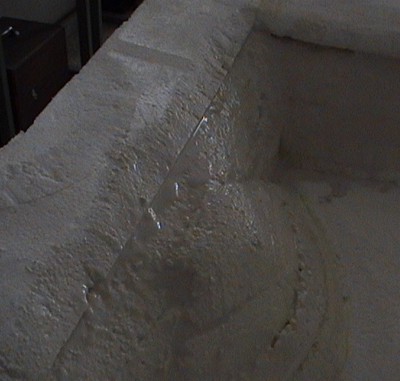

____Para facilitar el acabado y para que la maqueta fuera más resistente la recubrimos de escayola.
____Permitiéndonos suavizar mejor los relieves.
____Con el soldador marcamos las casillas del juego, para que no se borren al pintar.

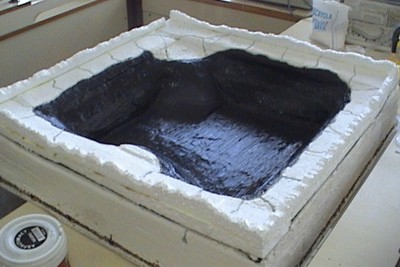

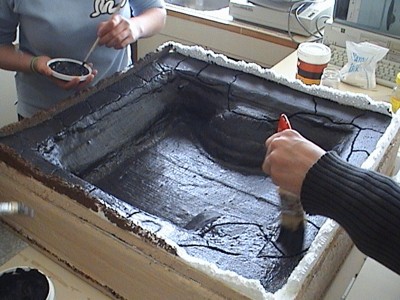

____Cuando acabamos de darle la forma deseada la recubrimos varias capas de pintura de caucho para darle un acabado comparable a las balsas reales y hacer que ese poliexpand fuera impermeable.
____Pintamos toda la balsa para evitar fugas.
____Consiguiendo esta capa que observamos con una lupa para comprobar que no tenía poros.
____Cuando llegamos a este punto lo único que nos queda es añadir los detalles como: Pintar las casillas y crear las plantillas para éstas..
____Recubrir sus laterales con arena para simular el perfil del suelo. Para ello pintamos el poliexpand con cola de carpintero y mientras que estaba húmeda cubrimos con arena.

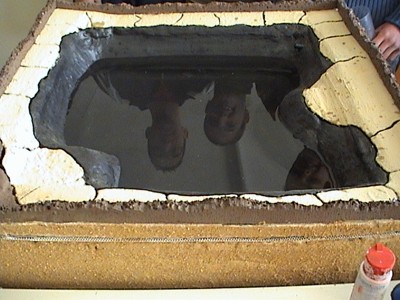

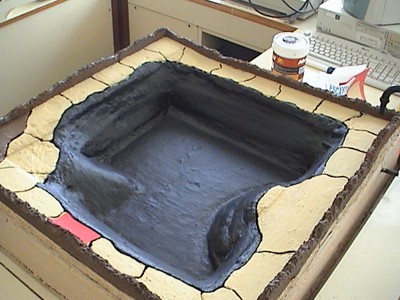

____Para comprobar la impermeabilidad de la maqueta hicimos una primera prueba llenándola de agua.
____ Para acabar la balsa prepararemos las casillas del juego de la oca con sus sujeciones correspondientes (ver juego) y los acabados del seto que rodea la balsa.
____El aspecto de matorral del seto realizado en poliexpand, como el resto de la balsa, se consigue pintando con cola de carpintero y espolvoreando una espuma pulverizada que venden para este fin. (Para más detalles del proceso ver proyecto del curso pasado)

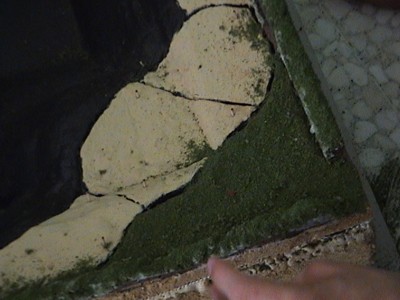

____Detalle del seto y el suelo cubierto de "hierba".

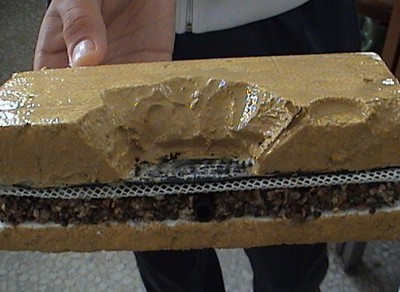

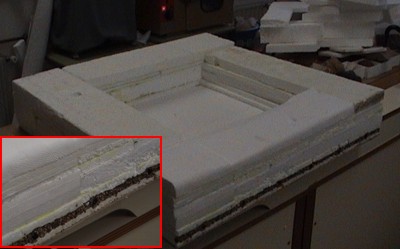

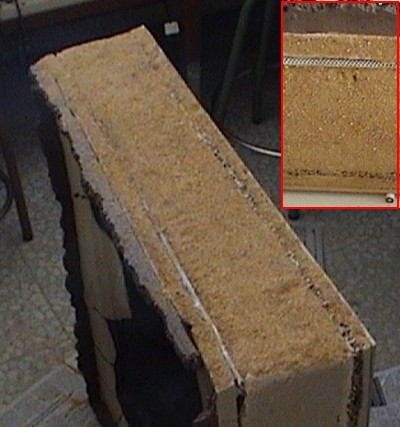

____También hemos preparado este corte para explicar mejor la sección de materiales.

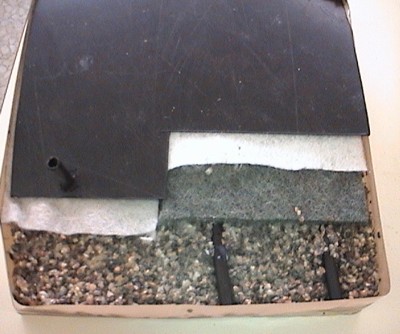

____ Y este otro, realizado con muestras de los materiales reales con el que se hacen las balsas.
Con esta imagen acabamos nuestro proyecto de construcción de la balsa, pero seguiremos con la preparación del recorrido del juego que tendrá como base esta maqueta.

Conceptos técnicos:

El objetivo que tienen estas balsas es la de eliminar las aguas residuales (éstas tienen un pH entre 7,2 – 7,3).
Su función es la de recoger los productos no reutilizados en la cocción de la aceituna.
Su forma es de tronco de prisma con una altura más o menos de uno a dos metros.
Para llevarla a cabo lo primero que hay que hacer es una excavación en el terreno, el relleno de piedras tienen entre 18 – 20mm de diámetro. La función de la manta de geotextil es la de proteger la capa de polietileno. Entre las piedras, están los tubos de drenaje de 50mm de diámetro y separados un metro uno de otro.
Se instalan aspiradores eólicos en cada borde de la balsa cuya función es aspirar los gases y los transportan hasta un pozo.
Se construyen terraplenes alrededor de la balsa revestidos de arcilla impermeable.
Los taludes exteriores protegidos con tierra vegetal y a los alrededores de la balsa plantan tuyas (árboles) para disimular la obra y se cercan con una valla metálica para evitar la entrada de animales.
