Boceto
inicial |
|

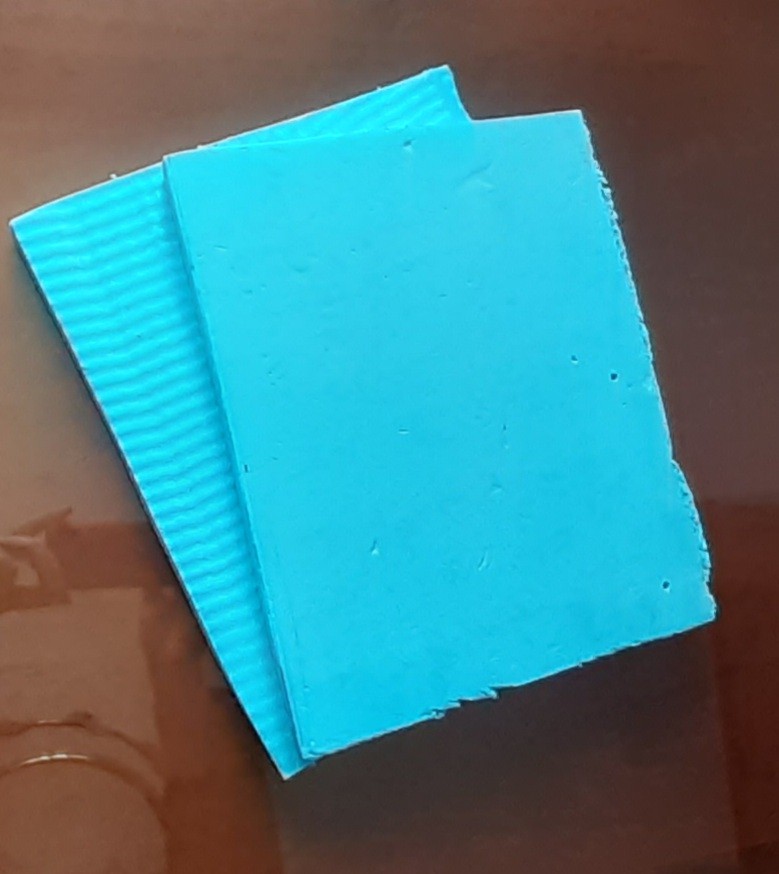

Partiremos
de tres láminas de porexpán o tablex de tamaño
A4. |
|

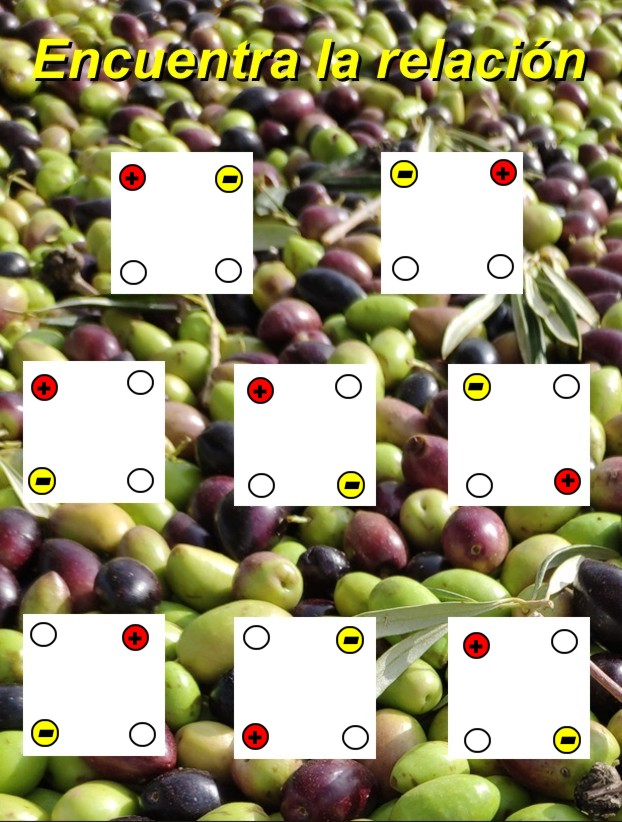

La
lámina superior contendrá esta imagen de aceitunas en
la que se practicarán los huecos pàra que puedan encajarse
las piezas. |
|
La lámina
central contendrá las imágenes que servirán de
base. Sobre esta deberán colocarse los tornillos que servirán
para que pueda establecerse el contacto.
|
|
Aunque
en el boceto inicial se muestan los contactos que habíamos pensado
coplocar (6 en cada cuadro), al tratarse de leds, en los que la
polaridad, cuenta solo son necesarios cuatro contactos, ya que dispondríamos
de 12 combinaciones posibles (!4/!2, es decir 4x3x2x1/2x1), y sólo
necesitaremos 7. (Las casillas 4 y 8 tendrán los mismos contactos,
ya que tanto el aceite como la glucusa se encuentran principalmente
en la pulpa y por tanto deben admitir dichas casillas independientemente
del lugar en el que se ubiquen. |
 |
La
lámina central servirá de base sobre la que puedan colocarse
las diferentes piezas de la parte eléctrica (dos pilas de 1.5v
y cableado, por la parte inferior, hasta los tornillos que servirán
de contactos). Como hemos mostrado más ariba, contendrá
las imágenes correspondientes a la segunda columna del cuadro
representado al principio de esta página. |
|

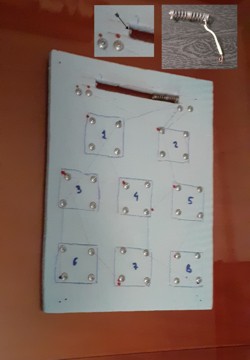

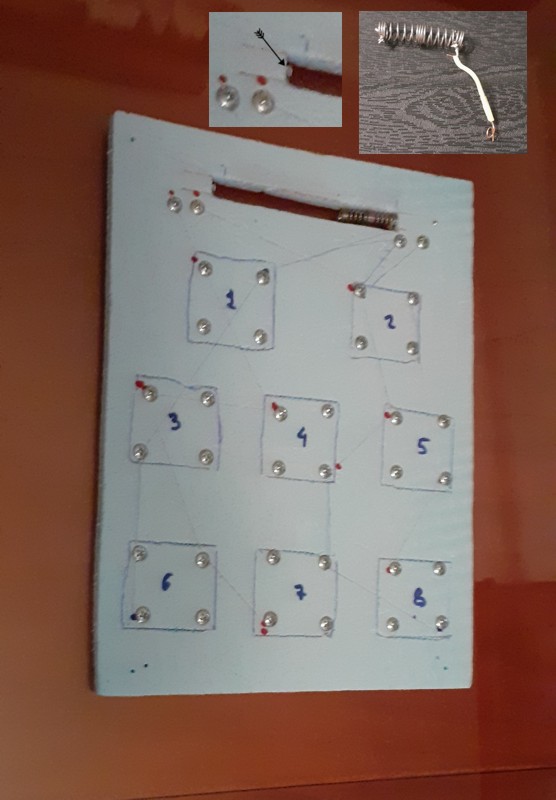

Esta
imagen nos muestra la lámina central preparada para una prueba,
con los contactos colocados (tornillos) y un par de detalles en la parte
superior:
- el muelle que servirá como contacto del
negativo de las pilas
- y un pequeño tornillo, señalado
por la flecha del recuadro de la izquierda, para el positivo.
Junto
a la ranura en la que irán colocadas las pilas se han dispuesto
un par de contactos, que en el montaje definitivo serán uno solo,
en uno de los tornillos de fijación de esta lámina a la
lámina supoerior. |
|

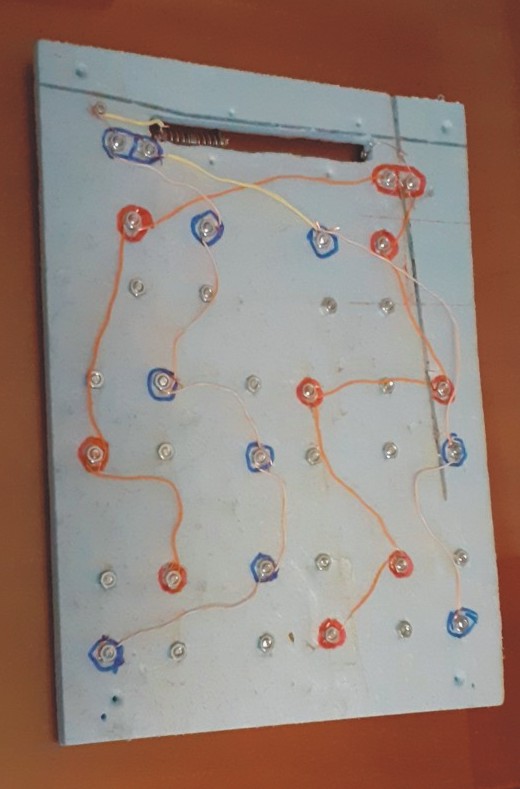

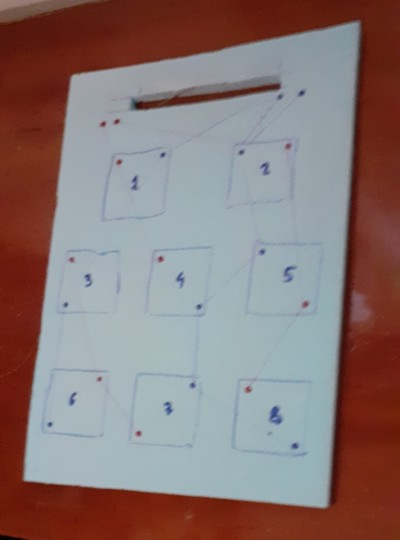

Aquí
podemos ver la cara posterior de esta lámina con todo el cableado.
Se han señalado en azul los contactos negativos y en rojo los
positivos. |
|
Aspecto
del conjunto antes de colocar los contactos definitivos. |
|

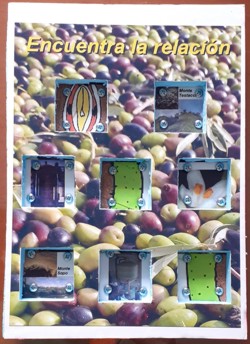

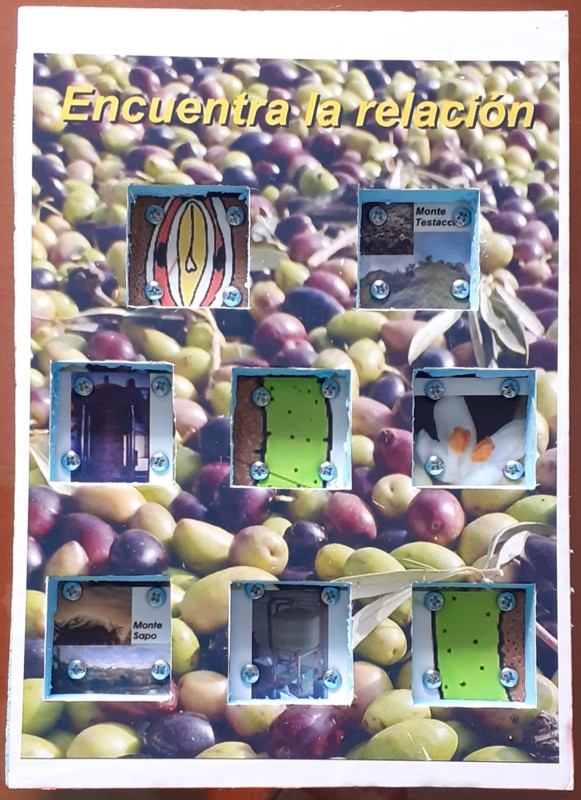

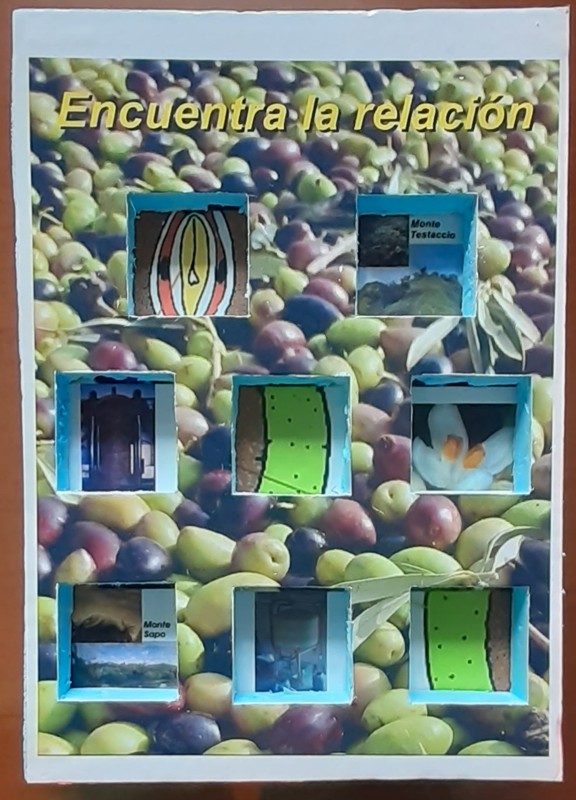

Aspecto
final del conjunto tras colocar los contactos. Ya solamente nos resta
fabricar las piezas que deben encajarse y cubrir la parte trasera con
una lámina que tapará todas las conexiones. |
|
Estas
son las imágenes que figurarán en las piezas a encajar.

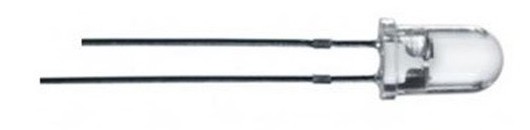

Cada pieza
contará con una lámpara led de 5v, como la que muestra
la imagen inferior, y cuatro tornillos que servirán de contacto,
de los cuales solo dos estarán conectados a la lámpara.

|
|
Imagen de la
base y de todas las piezas colocadas junto a su posición correcta.
NOTA.- Las posiciones 4 y 8 son intercambiables, como se ha indicado
en la imagen anterior.
|
|

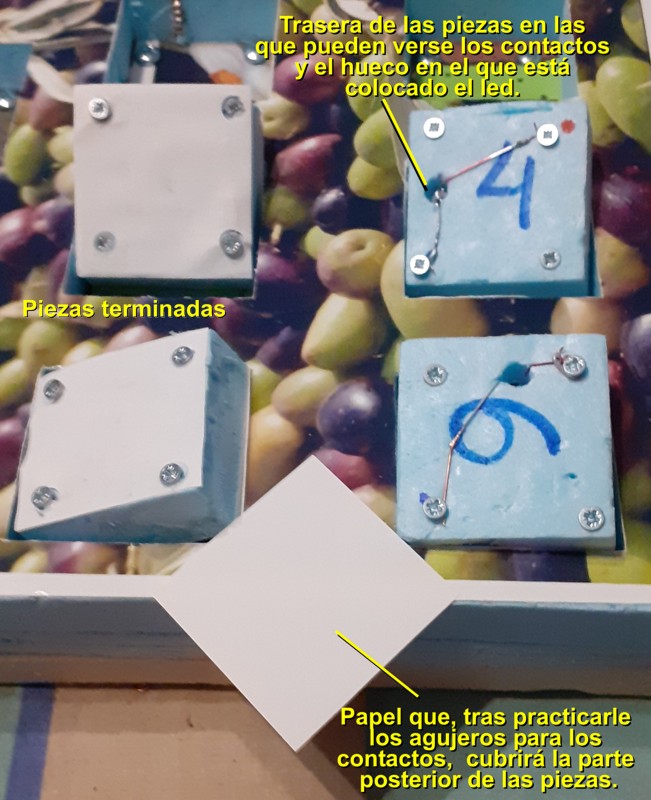

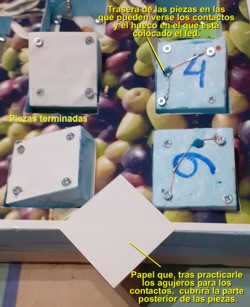

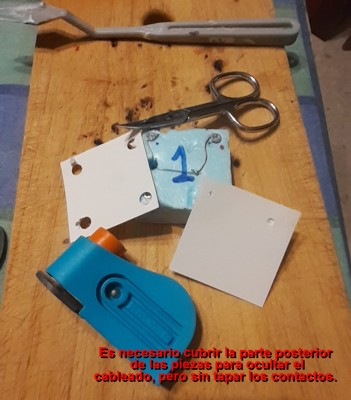

La
cara trasera de las piezas se ha cubierto con un papel blanco, pegado
con cola de carpintero. En la imagen se muestran los componentes y útiles
necesarios. |
|
Las
piezas ya están acabadas |
|

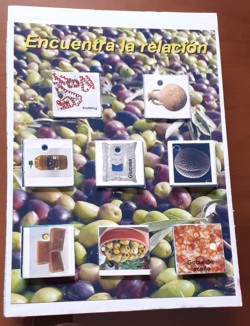

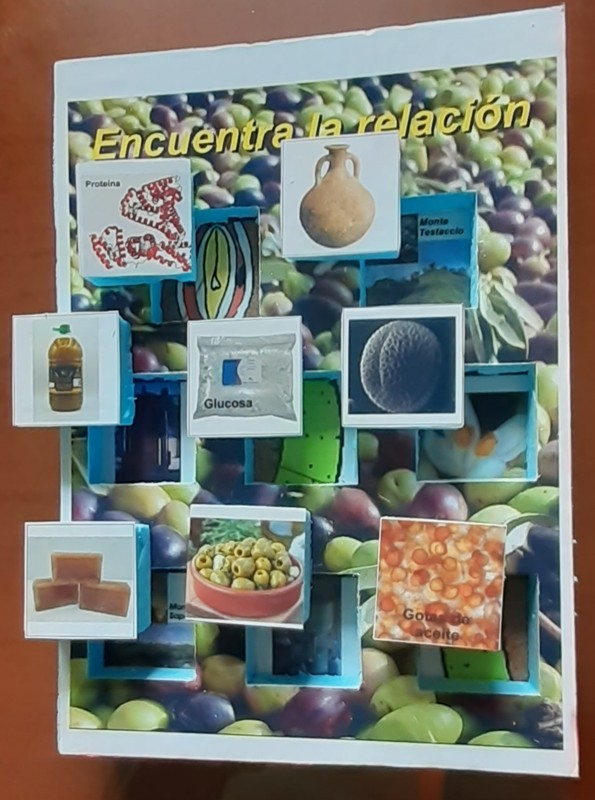

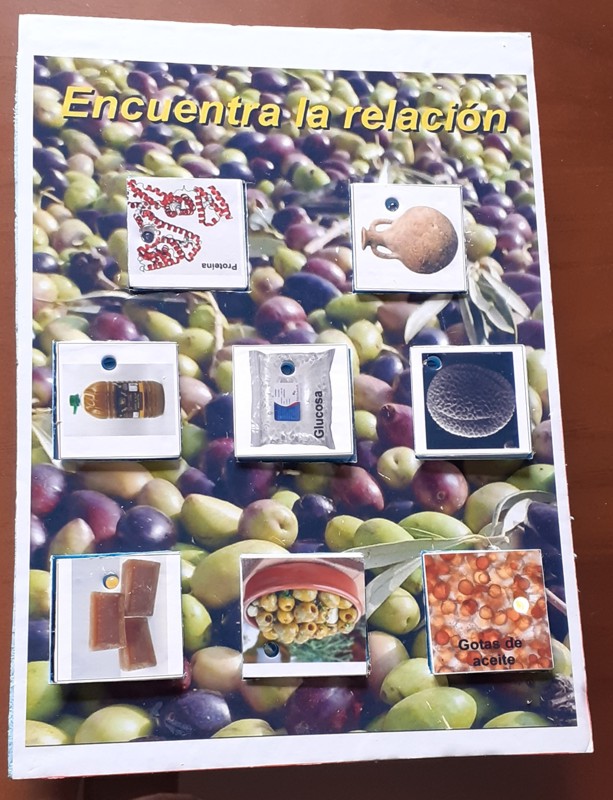

Aspecto final,
a falta del aacabado definitivo.
NOTA.- Las piezas están giradas para evitar que los contactos
estén en la posición correcta y se enciendan los leds.
|
|
